초음파 탐상검사 수침법이란? – 정밀 비파괴검사의 핵심 기술

초음파 탐상검사 수침법이란? – 정밀 비파괴검사의 핵심 기술

비파괴검사는 산업 현장에서 결함을 찾기 위해 필수적인 공정입니다. 그 중에서도 **초음파 탐상검사(UT, Ultrasonic Testing)**는 내부 결함을 높은 정밀도로 찾아낼 수 있어 항공, 발전, 선박, 플랜트 등 다양한 분야에서 널리 활용되고 있습니다. 초음파 검사는 고주파 음파를 시험체 내부에 투과시킨 후, 반사된 신호를 분석하여 내부 결함의 위치나 크기를 파악하는 방식입니다.

초음파 검사 방식은 크게 접촉식(Contact Method)과 비접촉식(Immersion Method, 수침법)으로 나뉘는데, 이번 글에서는 고감도 정밀검사에 주로 사용되는 **수침법(Immersion Testing)**에 대해 알아보겠습니다.

---

수침법의 정의와 원리

수침법은 검사 대상 물체와 탐촉자(probe) 사이에 **물을 매질(couplant)**로 사용하여 초음파를 전달하는 방식입니다. 말 그대로 시험체를 물에 담근 상태에서 검사를 수행하며, 일반적인 접촉식 검사에서는 필요한 커플런트를 사용하지 않아도 되고, 보다 균일하고 반복 가능한 검사가 가능해집니다.

기본 원리:

1. 탐촉자와 시험체가 모두 물속에 있음
2. 탐촉자에서 발생한 초음파가 물을 통해 시험체로 전달됨
3. 시험체 내부 결함에 반사된 초음파가 다시 탐촉자로 되돌아옴
4. 반사 신호를 통해 결함의 위치, 깊이, 크기 등을 분석

---

수침법의 장점

수침법은 일반적인 접촉식 검사보다 다양한 측면에서 장점이 많습니다.

1. 균일한 초음파 전달
   물은 훌륭한 초음파 전도체이기 때문에 커플런트의 불균일성 문제를 줄일 수 있습니다. 검사 반복성과 신뢰성이 높아집니다.
2. 복잡한 형상에 적합
   물속에서는 탐촉자의 위치를 자유롭게 조정할 수 있어 복잡한 형상의 부품(예: 터빈 블레이드, 곡면 파이프 등)도 정밀하게 검사할 수 있습니다.
3. 비접촉 검사 가능
   물을 사이에 두고 탐촉자와 시험체가 직접 접촉하지 않기 때문에 표면 손상을 최소화할 수 있으며, 연속적인 자동검사에도 적합합니다.
4. 자동화 용이성
   수침법은 로봇 또는 CNC 시스템을 통해 자동화가 용이하며, 동일한 조건에서 반복 검사가 가능하므로 산업 생산라인에 적합합니다.

---

수침법의 검사 구성 요소

수침법을 수행하기 위해서는 다음과 같은 장비와 조건이 필요합니다.

• 수조(Immersion Tank): 시험체와 탐촉자가 들어가는 수조. 내부는 정제된 물로 채워지며, 초음파 신호 전달에 방해가 되는 기포나 불순물 제거가 필요합니다.
• 탐촉자(Transducer): 일반적으로 방사형 또는 집속형(focused) 탐촉자를 사용하며, 시험체의 형상과 검사 목적에 따라 선택합니다.
• 위치 제어 시스템: X, Y, Z축으로 정밀하게 이동할 수 있는 기계식 장비. 시험체 또는 탐촉자의 위치를 제어해 검사 경로를 자동화합니다.
• 초음파 결함 탐지기(Flaw Detector): 반사된 신호를 분석하고 화면에 표시하여 결함의 유무 및 특성을 파악합니다.

---

수침법의 적용 분야

• 항공 부품 검사: 복잡한 형상의 알루미늄 및 티타늄 합금 부품의 내부 미세균열 검사

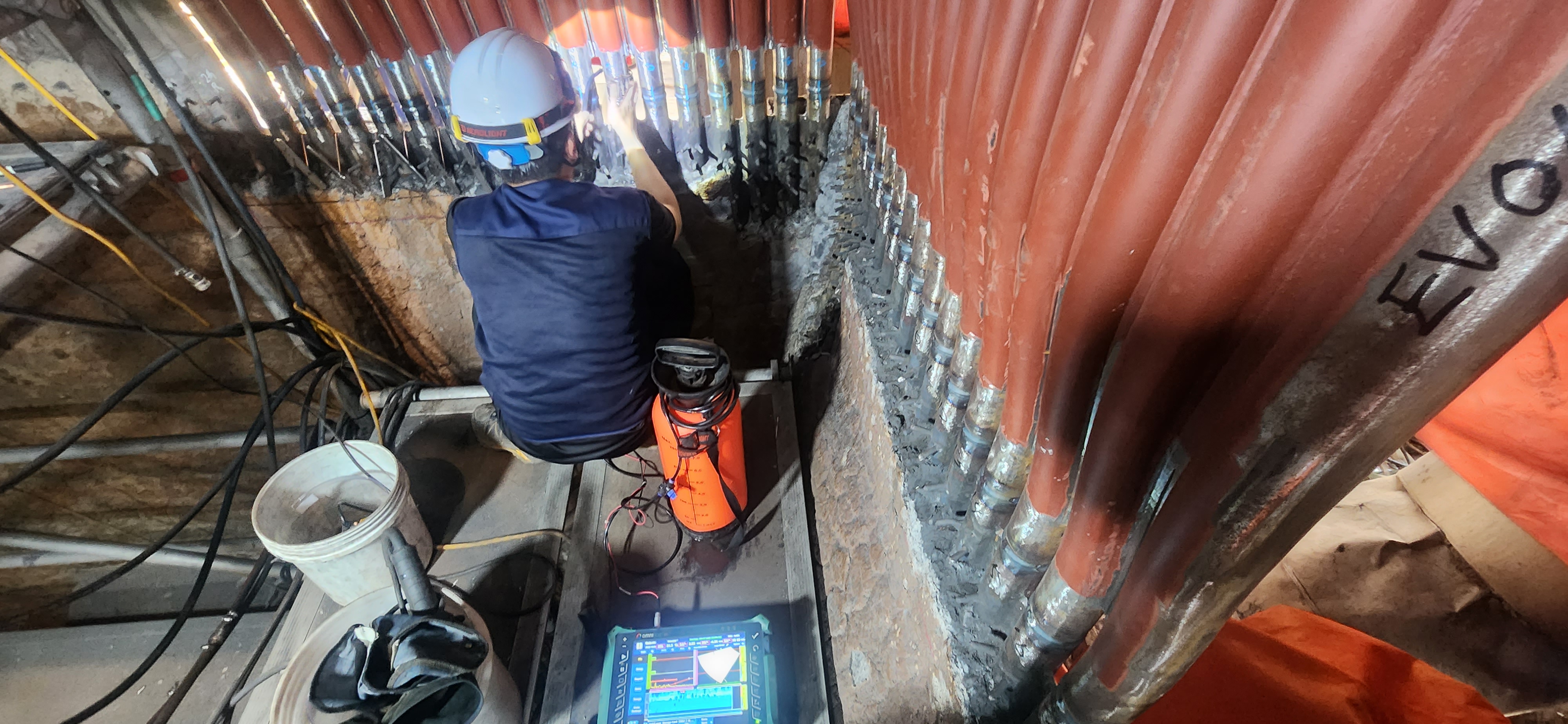

• 원자력 및 발전 플랜트: 열교환기 튜브, 파이프의 용접부 검사
• 정밀 주조품 검사: 고정밀이 요구되는 산업용 부품의 내부 기공, 수축공 등 결함 탐지
• 의료기기 및 고급 금형 검사: 표면 손상이 없어야 하는 민감한 부품 검사

---

수침법의 단점과 주의사항

아무리 정밀한 검사법이라도 단점은 존재합니다.

• 설비 비용: 수조, 자동화 시스템 등 초기 투자비용이 높습니다.
• 운영 난이도: 수조 유지관리, 수질 관리, 기계 위치 제어 등 운영 기술이 필요합니다.
• 검사 준비 시간: 시험체 고정, 수조 채움, 위치 설정 등 시간이 걸리는 경우가 많습니다.

또한 수질 관리가 매우 중요합니다. 물 속에 공기 방울이 많거나 불순물이 섞이면 초음파 신호에 왜곡이 발생해 검사 신뢰도에 영향을 줄 수 있습니다.

---

마무리

초음파 탐상검사 수침법은 고정밀, 고감도의 내부 결함 탐지에 최적화된 방법입니다. 특히 자동화 시스템과 결합하면 높은 생산성과 안정성을 동시에 확보할 수 있어 정밀 산업군에서 널리 채택되고 있습니다. 하지만 고비용과 운영 복잡성 등의 단점도 존재하기 때문에, 검사 목적과 현장 상황에 따라 적절한 검사 방식을 선택하는 것이 중요합니다.

수침법에 대해 제대로 이해하고 활용한다면, 검사 품질은 물론 검사 효율까지 크게 향상시킬 수 있습니다.
